不銹鋼油煙凈化系統
● 方案說明
早在幾年前，為了節約成本，許多高層帶底商的商業餐飲油煙排放都是利用建筑本身的土建井道（磚徹或混凝 土現澆）進行排放。但由于商業餐飲的排油煙量較大，且滲透性較強，在利用土建井道排放一段時間之后，整棟建筑樓內都出現很重的油煙味，甚至井道的四周出現漏煙、滲油的現象，對高層的住宅居民生活造成較大的影響。致使遭到業主投訴，影響商業餐飲的正常營業，嚴重的還會造成經濟糾紛。
還有的部分建筑在建造初期，未曾考慮到排油煙系統這一塊，故而在建造的時候未預留油煙排放的井道，致使在后期招商時，滿足不了餐飲商鋪的使用要求，影響招商的效果。
隨著"藍天保衛戰"的序幕拉開帷幕，又由于油煙對環境和人體的影響較大，嚴重危害人們的生活環境及身體 健康，且隨著經濟的發展，商業餐飲的商鋪越來越多，故而環保局對商業餐飲油煙排放的要求也越來越嚴格：油煙等廢氣須要高空排放，并且要做凈化處理，不得影響周邊居民的生活環境。
綜合以上等問題，并且經過多年的實踐經驗，俊源環保建議采用外掛式附壁安裝的方式來解決以上油煙排放的 問題。為節省建筑共攤面積，在排油系統設計之初也可以設計成附壁式排油煙立管。根據排油煙立管安裝的位置， 也可以選擇用鋁合金百葉來進行裝飾，既解決了油煙排放的問題，又不影響建筑裝飾風格。
● 系統說明
?隨著經濟社會的發展和人民生活水平的日益提高，近年來，商業餐飲排放的油煙污染對城市居民日常生活影響 越來越大，對大氣環境造成的污染也越來越嚴重。為此，國家逐步制定了油煙的排放標準及相應法律法規對油煙排 放進行限制。為響應國家規定，我公司研發了一套商業餐飲油煙排放凈化系統，可達到目測無煙效果，即滿足了居 民對環境生活的需求，又滿足環保檢測要求。系統包含：不銹鋼油煙管道（分方形和圓形兩種管道）、配套的油煙 凈化器、UV光解除味裝置、排油煙風機（凈化設備采用變頻控制，啟動方式為定時啟停或遠程控制）。
商業餐飲油煙排放凈化系統一般應用于商業綜合體、大型酒店餐飲、員工食堂、高層帶底商等商業餐飲中。我公司可以根據餐飲商鋪的大小和數量、廚房大小或灶頭的數量，結合客戶的要求，為客戶設計一套完整的油煙排放凈化系統方案。
● 設計及安裝要求
1、選用SUS304不銹鋼材質。材料厚度根據管道大小進行選擇，長邊長度≤800mm的，材料厚度選用1.0mm的，長邊長度＞800mm≤l500mm的，材料厚度選用1.2mm的，長邊長度＞1500mm的，材料厚度選用1.5mm 的。
2、所有項目的水平管道均為滿焊連接，確保后期使用的過程中不出現漏油漏煙的情況發生。立管則根據現場的安裝條件和形狀來確定管道的連接方式，圓形立管為承插式卡箍連接，方形立管根據現場的安裝條件可選擇法蘭螺絲連接或滿焊連接。
3、水平管道長度過長的，每15米左右設置一套排油裝置；立管的底部均安裝一套接油盒（帶排油閥）；以方便定期清理管道中的積油。
4、所有水平管道與立管連接處（出井道墻200mm處）安裝一個15CTC防火閥，如該水平管道跨越了防火分區，則在防火分區處再加裝一個15CTC防火閥。材質為304不銹鋼，與水平管道滿焊連接。
5、所有進商鋪的支管末端均安裝一個止回閥，如一根立管管理2層或2層以上的水平管道，在水平主管與立管 連接處加裝一個止回閥（安裝在防火閥的后面）。材質為304不銹鋼，與水平管道滿焊連接。根據情況需求，可在止回閥末端用盲板封堵。

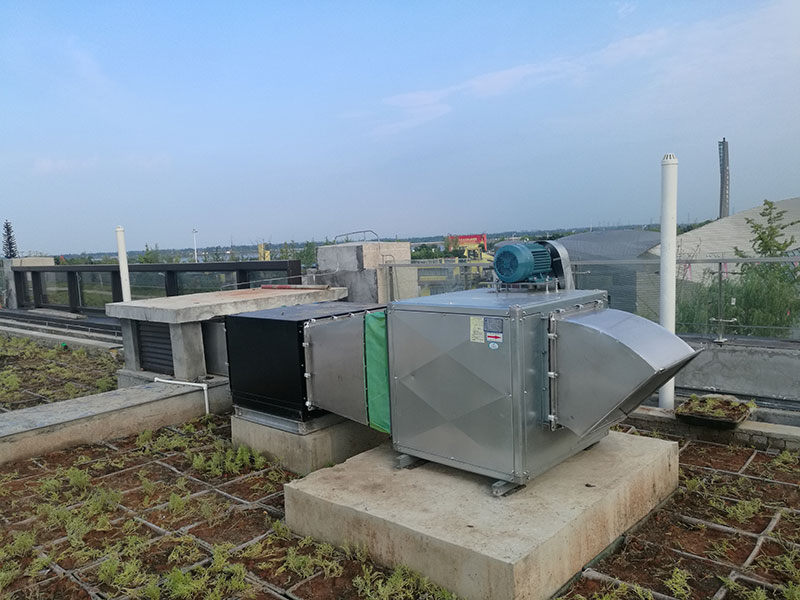

6、屋面的油煙凈化設備：低空排放的：如城市商業綜合體，則需安裝油煙凈化器+UV光解除味+排油煙風機，根據周圍環境，可在風機出口的末端加裝一個消聲靜壓箱；高空排放的：如小高層帶底商的，只需安裝油煙凈化器+排油煙風機即可。
7、油煙凈化器和風機基礎為混凝土基礎，風機底部加槽鋼基礎及彈簧減震器，設備附近預留380V控制電源。
方形的不銹鋼油煙管道一般是用于水平管道、低層商業油煙排放或者井道受限只能安裝方形管道的立管。方形 管道的連接方式有兩種：一種為滿焊連接，另一種為共板法蘭螺絲連接。在安裝排油煙水平管道時，為保障在后期 使用的過程中不出現漏油情況，我公司項目的水平管道均采用滿焊連接，解決雙方的后顧之憂。在安裝排油煙立管時，連接方式一般為共板法蘭螺絲連接，也可根據客戶的要求或者現場安裝條件足夠的情況下，選擇滿焊連接。
方形管道的風速為10 m/s，根據油煙排放的需求來計算出方形不銹鋼油煙管道的規格大小。為保障油煙排放 效果，建議排油煙管道的水平長度一般不超過20米。如因現場安裝條件或其它原因使水平管道長度過長的，則需每 間隔10~15米左右安裝一套排油裝置，定期排放管道中的積油。否則會影響不銹鋼油煙管道的排放效果。
● 不銹鋼油煙管道（圓形）
圓形不銹鋼排油煙管道，是我公司研發的一種新型連接方式的排油煙管道，并且獲得國家實用新型專利，專利證號：10056578。連接方式為承插式+耐高溫密封膠+抱箍連接。一般適用于高層帶底商的排油煙立管，在油煙排 放的過程中，油煙中的油煙顆粒沉著在管道內壁上，沿著光滑的管道內壁向下滑落，從上往下直到排油煙立管的底部，解決非滿焊連接處出現滲油、漏風的問題。
● 立管安裝
● 方形管道
①連接方式：滿焊或法蘭螺絲連接；
②現場人工焊接，容易有氣孔且成本高；
③至少開兩面井道墻才能滿足安裝條件；
④管道內需加強筋，增大阻力；
⑤風速《10 m/s無噪音,10~15m/s噪音大；
⑥相同截面積，周長長，耗材多。
● 圓形管道
①連接方式：承插式卡箍連接；
②廠內自動設備焊接，效果好且美觀，牢靠高度；
③承插結構，只開一面井道墻即可，安裝方便、快捷；
④管道內無需加強筋，風阻??；
⑤風速《15 m/s ,減少管道截面積，無噪音；
⑥相同截面積，周長短，耗材少；
⑦減少建筑占用面積，降低工程造價成本，節省人工成本。
